Câble plat de pompe — Conception, sélection, installation et maintenance

Qu'est-ce qu'un câble plat de pompe et pourquoi c'est important

Le câble plat de pompe est un type de câble d'alimentation et de signal flexible et discret conçu pour les ensembles de pompes, les systèmes de lancement de moteur et les équipements compacts de manipulation de fluides où l'espace est limité et où des mouvements ou des vibrations sont présents. Contrairement aux câbles ronds, les câbles plats regroupent les conducteurs côte à côte dans un ruban fin qui réduit le rayon de courbure et simplifie le routage le long des surfaces du châssis, à l'intérieur des chemins de câbles et dans des canaux étroits. Pour les applications combinant mouvements fréquents, exposition à l'humidité et acheminement confiné, le choix du câble plat approprié améliore la durée de vie, réduit les temps d'arrêt et simplifie l'installation.

Construction et matériaux typiques

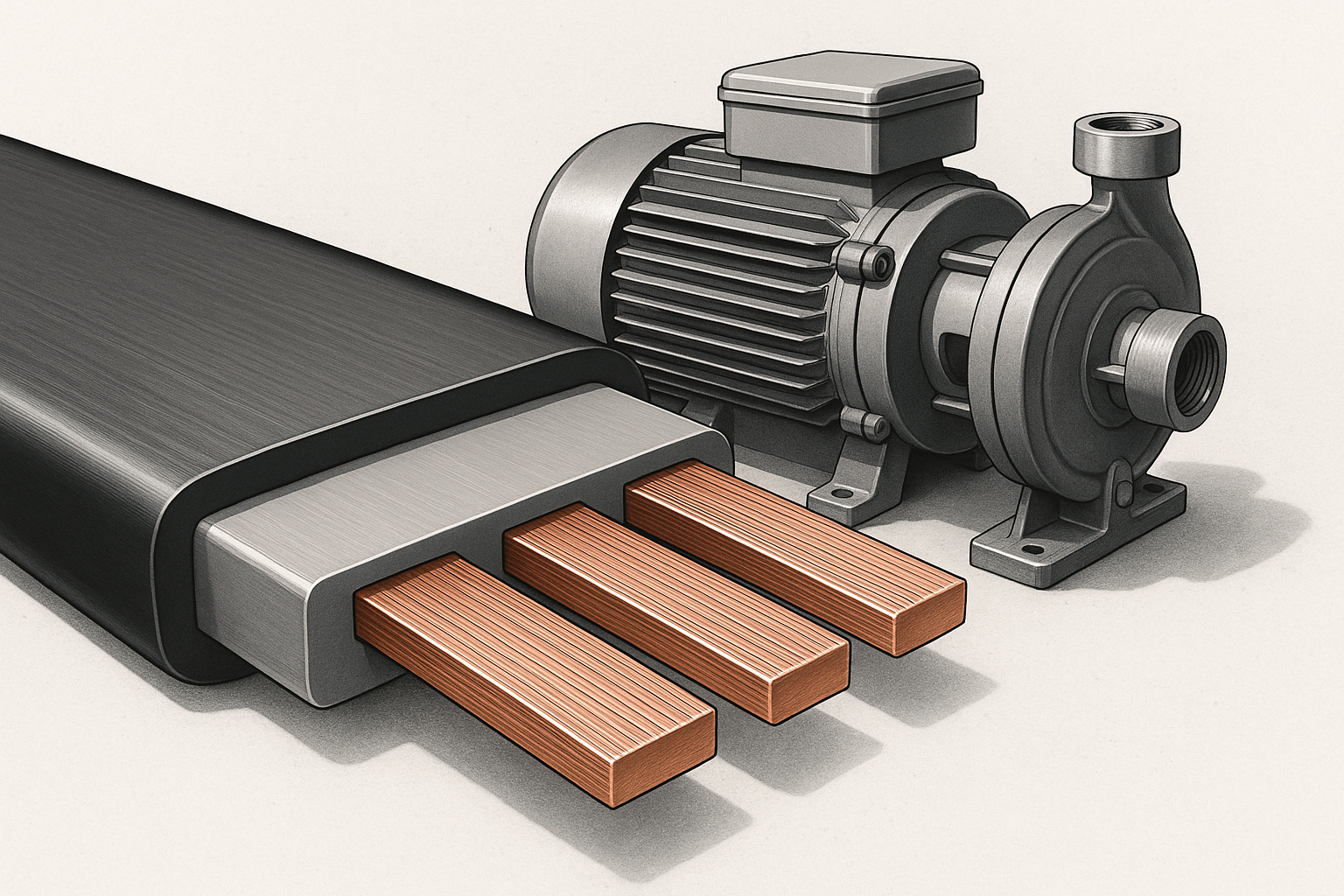

Un câble plat de pompe typique se compose de trois couches : des conducteurs, une isolation et une gaine extérieure ou un ruban. Les conducteurs sont généralement en cuivre toronné pour garder le câble flexible tout en conservant la conductivité. Les matériaux d'isolation varient en fonction des exigences de température et d'exposition chimique. Les choix d'isolation courants sont le chlorure de polyvinyle (PVC) pour plus d'économie, l'élastomère thermoplastique (TPE) pour une flexibilité améliorée et le polyéthylène réticulé (XLPE) pour une résistance à la température et à l'abrasion plus élevée. La gaine extérieure ou le ruban peut être en polyester, en polyuréthane ou en PVC adhésif, choisi pour sa résistance à l'abrasion, à l'huile et à l'étanchéité à l'eau.

Variantes et configurations

Le câble plat de la pompe est disponible dans de nombreuses configurations pour répondre aux besoins de fonctionnement :

• Ruban d'alimentation uniquement : quelques conducteurs de gros calibre pour l'alimentation du moteur.
• Alimentation et signal combinés : tailles de conducteurs mixtes pour l'alimentation du moteur et le câblage du capteur ou de la commande.
• Variantes blindées : blindage individuel ou global pour réduire les interférences électromagnétiques des lignes de commande sensibles.
• Types imperméables ou avec gaine : couches extérieures scellées pour les environnements d’immersion ou sujets aux éclaboussures.
• Qualités à haute flexibilité : nombre de brins supplémentaire et isolation flexible pour les actionneurs à longue portée et les systèmes à mouvement continu.

Applications courantes dans les systèmes de pompes

Utilisez un câble plat dans les pompes submersibles, les modules de pompes emballés, les pompes doseuses, les groupes de surpression et les stations de pompage montées sur patins. Les utilisations typiques incluent l'acheminement de la puissance du moteur dans des chambres d'admission étroites, le transport des retours d'encodeur ou de capteur depuis les têtes de pompe et la connexion de panneaux de commande à distance via des conduits de câbles étroits. Lorsqu'un acheminement plié ou en couches est requis, le câble plat s'adapte souvent mieux que le câble rond et peut réduire la contrainte sur les connecteurs.

Principales spécifications électriques et mécaniques à vérifier

Lors de la sélection du câble plat de pompe, concentrez-vous sur les paramètres qui affectent directement la fiabilité dans l'environnement de la pompe :

Comment sélectionner le bon câble plat pour votre pompe

Commencez par la charge électrique. Calculez le courant du moteur et la chute de tension attendue sur la longueur du câble. Choisissez la section transversale du conducteur pour maintenir une chute de tension acceptable tout en laissant une marge pour les courants de démarrage. Faites correspondre la température nominale d’isolation à la température ambiante la plus élevée attendue plus une marge de sécurité.

Considérons ensuite le mouvement mécanique. Si le câble bouge fréquemment, sélectionnez une construction très flexible avec des conducteurs à brins fins et une isolation en élastomère. Pour un routage fixe derrière les panneaux, des variantes économiques en PVC peuvent être acceptables. Pour les emplacements humides ou immergés, choisissez des vestes scellées conçues pour la protection contre la pénétration d'eau et la résistance aux produits chimiques.

Bonnes pratiques d'installation

Une installation correcte réduit les points de tension et prolonge la durée de vie du câble. Suivez ces étapes pratiques :

• Acheminez le câble sur des surfaces lisses. Utiliser des conduits ou des plateaux de protection dans les zones où une abrasion peut se produire.
• Évitez les virages serrés. Maintenez le rayon de courbure au-dessus du minimum du fabricant, généralement plusieurs fois supérieur à l'épaisseur du câble.
• Fixez le câble à intervalles réguliers à l'aide de pinces ou de tampons adhésifs pour éviter les frottements et réduire les contraintes dynamiques.
• Séparez l’alimentation et le signal lorsque cela est possible. En cas de câblage ensemble, utilisez un câble blindé ou des cloisons métalliques mises à la terre pour limiter les interférences.
• Terminez avec des connecteurs compatibles et utilisez un serre-câble pour empêcher l'arrachement du conducteur aux points de terminaison.

Tests et conformité

Vérifiez les normes pertinentes et effectuez des tests avant la mise en service :

• Tests de continuité et de résistance d'isolation pour vérifier l'intégrité du conducteur après l'installation.
• Vérification de chute de tension sous charge pour confirmer le dimensionnement du câble.
• Test fonctionnel des capteurs et des lignes de commande avec le moteur en marche pour confirmer l'absence d'interférence.
• Le cas échéant, vérifiez les caractéristiques nominales des câbles par rapport aux codes et directives électriques locaux pour les emplacements dangereux ou humides.

Entretien et dépannage

Mettez en œuvre une routine d’inspection simple pour détecter les premiers signes d’usure :

• Inspection visuelle des coupures, des abrasions ou des conducteurs exposés.
• Vérifiez les terminaisons pour déceler la corrosion et l'étanchéité.
• Surveillez les défauts intermittents qui apparaissent pendant le mouvement – ​​ceux-ci indiquent souvent des brins cassés à l’intérieur de l’isolation.
• Remplacez les sections de câbles qui présentent des dommages répétés plutôt que de tenter des réparations sur le terrain dans les zones à fortes contraintes.

Si vous rencontrez des déclenchements de moteur, des lectures de capteur erratiques ou une perte de communication, isolez le câble et testez les conducteurs individuels pour détecter la continuité et les coupures intermittentes. Utilisez un oscilloscope ou un enregistreur de données pour les symptômes liés aux interférences électromagnétiques afin de localiser les points de couplage.

Considérations de coûts et compromis sur le cycle de vie

Le prix des câbles plats varie en fonction du calibre des conducteurs, du matériau isolant, du blindage et des gaines spéciales. Les variantes hautement flexibles et imperméables coûtent plus cher au départ mais réduisent la fréquence de remplacement dans les environnements exigeants. Facteur de travail d'installation : le câble plat peut faire gagner du temps dans les acheminements contraints, mais peut nécessiter des terminaisons plus soignées. Équilibrez le coût initial par rapport aux intervalles de maintenance prévus et au coût potentiel des temps d’arrêt pour votre exploitation.

Liste de contrôle pour l'achat d'un câble plat de pompe

• Confirmez le calibre du conducteur par rapport au courant du moteur et de démarrage.
• Vérifiez la température nominale de l’isolation et la résistance chimique.
• Choisissez un indice de flexibilité correspondant aux cycles de mouvement attendus.
• Décidez du blindage si des lignes de commande ou de communication sensibles sont présentes.
• Choisissez le matériau de la veste en fonction de l’abrasion et du niveau d’exposition à l’eau.
• Demandez des fiches techniques et des résultats de tests de pliage aux fournisseurs.

Directives de clôture

Lorsque vous sélectionnez, installez et entretenez le câble plat de la pompe en prêtant attention à la charge électrique, aux mouvements mécaniques et à l'exposition environnementale, le câble devient un élément fiable du système de pompe plutôt qu'un point de défaillance récurrent. Utilisez la liste de contrôle ci-dessus lors de l'approvisionnement et conservez des enregistrements clairs des numéros de pièce des câbles, des emplacements d'installation et des dates d'inspection pour simplifier la maintenance future. Si vous avez besoin d'un modèle de spécification ou d'un tableau de comparaison ordonné pour les câbles candidats, fournissez la charge, le profil de mouvement attendu et l'environnement et une spécification ciblée peut être préparée rapidement.
