Câblage industriel en paire résistant aux gaz et aux huiles : un guide de sélection pratique

Les travaux pétroliers et gaziers facilitent rarement la vie du câblage. Un câble à paire peut paraître simple, mais dans une raffinerie, sur un plancher de forage ou autour d'un terminal de carburant, il doit résister au contact des hydrocarbures, aux cycles thermiques, aux vibrations, au lavage et parfois à un mouvement continu. Le câblage à paire industriel résistant aux gaz et à l'huile est la réponse pratique lorsque le câble à paire torsadée ordinaire se ramollit, gonfle, se fissure ou perd trop tôt la qualité du signal. La question utile n’est pas simplement « est-il résistant à l’huile ? mais « quelle huile, à quelle température, pendant combien de temps et dans quelles conditions mécaniques ?

Qu'est-ce qu'un câblage industriel résistant aux gaz et au pétrole ?

Le câblage en paire utilise deux conducteurs isolés torsadés ensemble pour transporter un signal. Dans les sites industriels, ce signal peut être RS-485, une instrumentation, des données de contrôle, Ethernet ou une connexion de capteur de bas niveau. La construction en paire aide à rejeter le bruit de mode commun, mais elle ne rend pas à elle seule le câble adapté au service pétrolier et gazier. La résistance provient de l'ensemble de la construction : toronnage des conducteurs, matériau isolant, charges, rubans, blindages, gaine intérieure et gaine extérieure.

Un câble vendu pour ces environnements doit être traité comme un assemblage technique plutôt que comme un produit de base. La veste doit résister aux fluides spécifiques qu'elle va rencontrer. L'isolant doit conserver ses propriétés électriques. Le blindage doit rester efficace après pliage et terminaison. Et le câble doit être adapté à la méthode d'installation, qu'il soit fixé dans un plateau, tiré à travers un conduit ou plié dans une machine en mouvement.

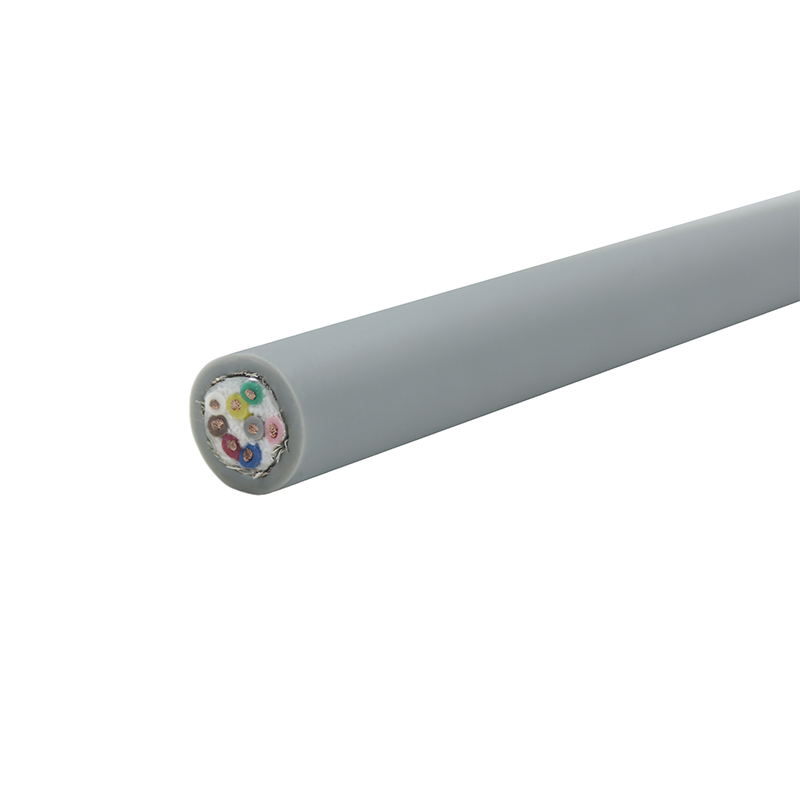

Câble de données à paire torsadée blindé flexible LIYCY-TP Câble à paire torsadée blindé de qualité industrielle destiné aux liaisons de signaux de précision ; pertinent lors de l’examen d’assemblages gainés pour des environnements exigeants. Voir le produit →

Pourquoi les environnements pétroliers et gaziers punissent les câbles à paires ordinaires

Les hydrocarbures ne sont pas tous pareils. Le diesel, l’huile hydraulique, l’huile lubrifiante, le pétrole brut, le glycol, le méthanol, les fluides de forage et les produits chimiques de nettoyage peuvent attaquer les polymères de différentes manières. Certains provoquent une augmentation de volume. Certains extraient les plastifiants et laissent une gaine dure et cassante. D'autres adoucissent la surface, réduisent la résistance à l'abrasion ou modifient suffisamment les dimensions pour affecter les connecteurs et les presse-étoupes. Une veste qui survit à un test d'éclaboussure peut échouer après une immersion prolongée ou une exposition répétée à des températures élevées.

La chaleur accélère l’attaque chimique. Le froid rend certains matériaux rigides et plus faciles à craquer. L’exposition aux UV vieillit les vestes d’extérieur. L'eau salée et l'humidité entraînent la corrosion au niveau des écrans, des drains et des terminaisons. Les contraintes mécaniques ajoutent une autre couche : vibrations, lavage sous pression, abrasion des chemins de câbles, rayons de courbure serrés et flexion continue. Dans les zones dangereuses, le câble doit également s'adapter à la conception de l'installation, notamment aux presse-étoupes, aux barrières et aux dispositifs d'étanchéité. Un câble n'est pas « antidéflagrant » en soi ; c'est une partie d'un système conforme.

Des matériaux de veste et d’isolation qui font la différence

Le polyuréthane, ou PUR, est souvent un choix judicieux pour les câbles à paires industriels flexibles exposés à l'huile, à l'abrasion et aux mouvements répétés. Il offre une bonne résistance à l'huile et un comportement mécanique robuste, c'est pourquoi il apparaît dans les applications de chaînes porte-câbles, de robotique et de lavage. Ce n’est pas universel : l’exposition à l’eau chaude et à la vapeur doit être vérifiée, et certaines formulations se comportent différemment des autres. Un câble Ethernet à paire torsadée blindé et gainé PUR, par exemple, peut être une solution judicieuse pour les zones d'automatisation huileuses où l'intégrité du signal et la résistance de la gaine sont toutes deux importantes.

Câble blindé de catégorie 6 à gaine PUR TPU-CAT6-STP Câble à paire torsadée blindé de catégorie 6 à gaine PUR pour liaisons Gigabit dans les environnements industriels et extérieurs à forte usure ; pertinent lorsque la résistance de la veste est importante. Voir le produit →

Le caoutchouc nitrile, le polychloroprène et d'autres composés de caoutchouc sont courants là où la résistance à l'huile, la résistance à la chaleur et la durabilité en extérieur sont nécessaires. Ils ont tendance à être plus lourds et moins flexibles que le PUR, ils conviennent donc mieux aux itinéraires fixes ou à flexibilité occasionnelle que l'utilisation de chaînes porte-câbles à cycle élevé. Le polyéthylène résiste bien à l’humidité et à de nombreux produits chimiques, mais il est plus rigide et moins indulgent en mouvement. Le PVC est économique et ignifuge, mais la résistance à l’huile varie considérablement selon la formulation, de sorte que la « gaine en PVC » à elle seule ne vous dit pas grand-chose. Le FEP et le PTFE apparaissent là où la résistance chimique ou les températures élevées justifient le coût.

Le choix de l’isolation est tout aussi important. Le PE, le PP, le FEP et le XLPE peuvent chacun répondre à différents besoins électriques et thermiques. Pour le câblage par paires, la capacité, l'impédance et le déséquilibre des paires affectent la qualité du signal. Une gaine épaisse résistante à l'huile ne peut pas compenser une mauvaise géométrie des paires.

Blindage, appairage et intégrité du signal

Les sites pétroliers et gaziers sont électriquement bruyants. Les moteurs, les entraînements, les équipements de soudage, les radios et la distribution électrique peuvent tous coupler le bruit en paires de signaux. Les écrans en aluminium offrent une couverture élevée et conviennent aux constructions compactes. Les boucliers tressés résistent mieux à la flexion et aux dommages mécaniques. De nombreux câbles industriels à paires combinent les deux. Un blindage par paire individuelle peut réduire la diaphonie, tandis qu'un blindage global gère les interférences externes.

Le bouclier ne fonctionne que s'il est correctement terminé. Un fil de décharge laissé flottant, un blindage mis à la terre au mauvais point ou un connecteur avec une mauvaise liaison à 360 degrés peuvent transformer un bon câble en une source de défauts intermittents. Dans les zones dangereuses, les terminaisons du blindage et du drain doivent également correspondre à la conception de mise à la terre et d'isolation. Ne présumez pas qu’un blindage plus important est toujours préférable ; choisissez le bouclier adapté au problème de bruit, au type de paire et à l'espace disponible.

Une liste de contrôle de sélection pratique

La sélection doit commencer par l'exposition, et non par le titre du catalogue. Le tableau ci-dessous est une manière compacte de comparer ce qu'un fournisseur prétend avec ce dont l'application a réellement besoin.

Détails d'installation et de maintenance qui déterminent la durée de vie

Même un bon câble peut échouer lors de l'installation. Respectez le rayon de courbure. Évitez les serre-câbles serrés qui écrasent la géométrie de la paire. Prend en charge les longues courses verticales. Gardez les paires de signaux séparées des câbles d'alimentation lorsque cela est possible et respectez la conception du blindage et de la mise à la terre. Dans les zones de lavage, vérifiez que les presse-étoupes et les terminaisons sont compatibles avec le matériau de la gaine et ne créent pas de concentrations de contraintes.

Si le parcours bouge, utilisez un câble conçu et testé pour ce mouvement. Un câble de chaîne porte-câbles à paire torsadée blindé à haute flexibilité, par exemple, est conçu pour des flexions répétées plutôt que pour des ajustements occasionnels. Pour les tirages de plateaux fixes, une gaine en caoutchouc ou en PUR plus résistante peut toujours être le bon choix, mais la durée de vie en flexion ne doit pas nécessairement être un facteur limitant. Pendant la maintenance, inspectez le gonflement de la gaine, les fissures, l'aplatissement, la corrosion du blindage et les terminaisons desserrées. Remplacez le câble qui a changé de forme ou de dureté après une exposition à des produits chimiques ; il a déjà perdu une partie de sa marge de sécurité.

Câble de chaîne de traînage à paire torsadée blindé à haute flexibilité TRVVSP Câble de chaîne porte-câbles à paire torsadée blindé pour la transmission de signaux et de puissance à grande vitesse sur des itinéraires en mouvement ; inspectez lorsque des flexions répétées font partie de l’installation. Voir le produit →

Contrôles qualité et documentation à demander

Demandez plus qu’un nom matériel. Les preuves utiles incluent les conditions de test d'immersion dans l'huile, les résultats de traction et d'allongement avant et après exposition, le gonflement de volume, les performances de pliage à froid, le comportement de la flamme, la continuité du blindage, la résistance des conducteurs et la tenue en tension. Pour les paires de données, les données de capacité et d'impédance aident à confirmer que le câble prendra en charge le signal prévu. Pour les applications mobiles, les conditions des tests de flexion comptent plus qu'une description générale de « flexibilité élevée ».

La traçabilité des lots, le marquage des jaquettes et une indication claire de la plage de température testée sont également des arguments d'achat pratiques. Si un fournisseur ne peut pas expliquer comment le câble a été testé, ou ne peut pas faire correspondre la gaine à la liste réelle des fluides, continuez à poser des questions. Notre ressources de laboratoire et de test sont le genre de détails qui méritent d’être examinés avant qu’une spécification ne soit verrouillée.

Adaptation du câble à l'application

• Plateformes offshore et sols de forage : méthodes d'installation à l'eau salée, à l'huile, aux vibrations, aux UV et aux zones dangereuses.
• Raffineries et usines pétrochimiques : chaleur, hydrocarbures, EMI et longues séries fixes mélangées à de la flexion locale.
• Parcs de stockage et terminaux de carburant : vieillissement en extérieur, contact avec le carburant, pare-vapeur et longs cheminements de câbles.
• Pipelines et stations de compression : grandes variations de température, vibrations et intégrité des signaux d’instrumentation.
• Machines et automatisation dans les usines huileuses : liquide de refroidissement, huile hydraulique, flexions répétées et abrasion.

Il ne faut pas s’attendre à ce que la même qualité de câble résolve tous les cas. Une paire d’instruments fixes dans une raffinerie chaude et un câble à paire mobile sur une machine huileuse peuvent tous deux être qualifiés de « résistants à l’huile », mais ce sont des conceptions différentes. Une bonne sélection sépare ces tâches dès le début, puis associe la veste, le bouclier, la construction de la paire et l'approbation de l'itinéraire.

Rassembler le cahier des charges

Le câblage par paire industriel résistant aux gaz et aux huiles est un élément de détail qui a un effet important sur la fiabilité. Commencez par la liste des fluides et la température, puis examinez les performances électriques, le blindage, les mouvements mécaniques, les exigences en matière de zones dangereuses et la documentation. Là où le tracé est fixe, privilégiez la résistance chimique et thermique. Là où il bouge, ajoutez la durée de vie à la flexion et la résistance à l'abrasion au même examen. Cette commande maintient les spécifications honnêtes et évite de payer pour une fonctionnalité de veste qui ne répond pas au mode de défaillance réel.

Si vous rétrécissez un câble pour une raffinerie, un terminal, un skid ou un package offshore spécifique, parlez à notre équipe avec les détails de l'exposition au fluide, de l'itinéraire et du signal. Une note d'application courte et claire permet généralement de gagner plus de temps qu'une longue liste d'allégations génériques de « résistance à l'huile ».
