Stratégies de blindage pour les environnements VFD bruyants
Les VFD produisent des tensions de commutation haute fréquence qui peuvent rayonner et conduire le long des conducteurs. Un bouclier efficace remplit deux fonctions : il intercepte les émissions rayonnées et fournit un chemin de retour à faible impédance pour les courants de fuite haute fréquence. Pour des installations pratiques, traitez toujours le blindage du câble comme une partie active du système de mise à la terre plutôt que comme une tresse esthétique : terminez-le solidement à l'extrémité du variateur et envisagez une deuxième terminaison au niveau d'un panneau ou d'une terre locale pour les longues distances afin de minimiser l'accumulation de tension en mode commun.
Terminaison de blindage à une extrémité ou aux deux extrémités
La terminaison à une extrémité (côté variateur uniquement) réduit généralement les courants de boucle de terre pour les trajets de longueur modérée dans les installations industrielles ; la terminaison aux deux extrémités améliore l'efficacité du blindage contre les émissions rayonnées sur de très longues distances, mais peut introduire des courants de circulation si la terre de l'usine est bruyante. En pratique, évaluez la mise à la terre du site et mesurez les courants de fuite. Si vous détectez des flux de boucle de terre élevés, revenez à une extrémité unique au niveau du variateur avec une liaison locale au niveau de l'armoire moteur.

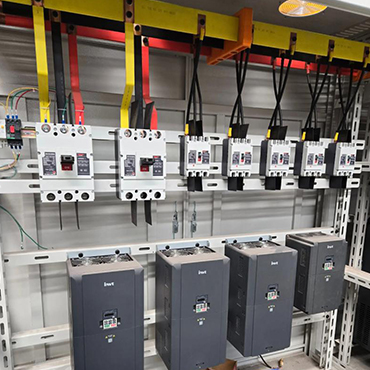

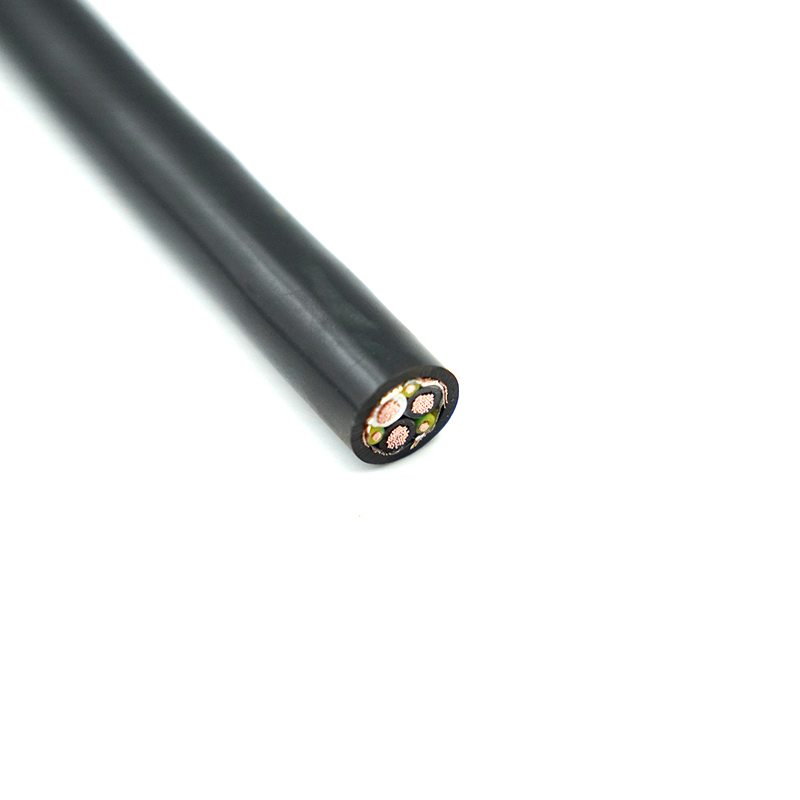

Choix de construction de câbles et comment ils affectent les performances
Le matériau du conducteur, le type d'isolation et la géométrie du blindage modifient tous le comportement du câble avec les sorties PWM. Les conducteurs en cuivre sont standards ; cependant, le nombre d'échouages et la taille de chaque brin affectent la flexibilité et les effets de peau/proximité à des fréquences plus élevées. L'isolation avec une faible constante diélectrique et une faible tangente de perte réduit le couplage capacitif entre les conducteurs et réduit les courants de charge : ce qui est important pour les longs câbles et pour les variateurs sans filtres de sortie.
| Type de bouclier | Atténuation (HF) | Flexibilité | Utilisation recommandée |
| Drain en feuille d'aluminium-Mylar | Élevé (bonne couverture) | Modéré | Exécutions fixes où l'atténuation HF est importante |
| Tresse en cuivre étamé | Modéré (depends on coverage %) | Élevé | Routage flexible, assemblages blindés |
| Combinaison de tresses en aluminium | Élevéest | Modéré | Environnements EMI critiques et longues séries |
Meilleures pratiques d'installation pour longtemps Câble VFD court
- Maintenez une séparation physique des câbles de commande/de communication sensibles : si la séparation est impossible, acheminez câble de variateur de fréquence dans des conduits séparés ou utilisez une séparation métallique mise à la terre.
- Évitez d'enrouler l'excès de câble à proximité des lecteurs ; Les bobines augmentent l'inductance et peuvent provoquer des réflexions de surtension sur les bornes du moteur.
- Respectez le rayon de courbure spécifié par le fabricant : des courbures serrées peuvent endommager la continuité du blindage et augmenter les contraintes diélectriques, réduisant ainsi la durée de vie sous des contraintes répétitives.
- Mettre en place des points de mise à la terre intermédiaires pour les chemins de câbles métalliques de très longue longueur tout en surveillant les courants de circulation ; utilisez des cavaliers de liaison dimensionnés pour les courants haute fréquence, et pas seulement pour les courants de défaut en régime permanent.
Caractéristiques électriques importantes (et comment atténuer les problèmes)
Capacité, courants de charge et échauffement du moteur
Les capacités câble-conducteur et conducteur-blindage produisent des courants de charge lorsque le VFD commute. Les courants de charge provoquent des pertes supplémentaires dans le moteur et augmentent les lectures de courant du variateur. Pour les longs trajets, choisissez des câbles avec une capacité par mètre inférieure, ou installez des filtres dV/dt ou des filtres de sortie sinusoïdale au niveau du variateur pour réduire le dv/dt de commutation et le courant de charge dans le moteur.
Réflexions, impédance des câbles et surtensions aux bornes du moteur
Les bords PWM rapides voient le câble comme une ligne de transmission ; les disparités entre l'impédance de sortie du variateur et l'impédance caractéristique du câble créent des réflexions de tension qui apparaissent sous forme de surtensions transitoires au niveau du moteur. Les solutions incluent le contrôle du dV/dt (amortisseurs, filtres), l'utilisation d'un câble avec une impédance appropriée et le maintien des longueurs de câble dans les limites recommandées pour le variateur (consulter la documentation du variateur). Pour les trajets à haute tension ou sur de longues distances, les réacteurs de sortie peuvent également contribuer à amortir les réflexions.
Terminaisons de connecteur, armure et protection mécanique
La qualité des terminaisons du blindage a un impact direct sur les performances CEM : utilisez un contact de blindage continu à 360° lorsque cela est possible et assurez-vous que le conducteur de drain ou la tresse est soudé ou serti pour maintenir une faible impédance. Lorsqu'une armure est présente (fil d'acier ou ruban), reliez l'armure à la terre en un ou deux points en fonction des pratiques de mise à la terre du site. Utilisez un serre-câble approprié pour empêcher l'arrachement du blindage ou du conducteur ; les pannes mécaniques se font souvent passer pour des pannes électriques intermittentes.
Tests, certifications et pourquoi ils sont importants
Les performances vérifiées grâce à des tests (tests d'impédance, de capacité, de potentiel élevé, de continuité du blindage et d'émission CEM) garantissent que les câbles se comportent de manière prévisible dans les installations VFD. Les certifications telles que UL et CE indiquent la conformité aux normes reconnues de sécurité et de CEM, tandis qu'un système de qualité ISO9001 robuste permet de maintenir la cohérence entre les lots de production. Nous fabriquons câble VFD blindé grades et notre usine détient les certifications CCC, UL, ISO9001 et CE, ce qui nous permet de prendre en charge des constructions personnalisées avec des enregistrements de tests traçables lorsque les projets l'exigent.
Modes de défaillance courants et liste de contrôle de dépannage sur site
- Déclenchement intermittent : vérifier les terminaisons et la continuité du blindage ; de mauvaises liaisons provoquent le couplage des EMI dans les circuits de commande, provoquant des déclenchements intempestifs.
- Courants élevés dans les roulements du moteur : vérifiez les mesures de mise à la terre de l'arbre, inspectez les connexions du blindage des câbles et envisagez d'installer des bagues de mise à la terre de l'arbre ou des roulements isolés, le cas échéant.
- Surchauffe du moteur : mesurez le courant de charge et comparez-le aux courbes de chauffage du moteur ; si la charge contribue, réduisez la fréquence de commutation ou installez des filtres.
- Plaintes EMI graves : effectuez une étude de site avec une sonde en champ proche, examinez la couverture du blindage (% de tresse) et envisagez de passer à des blindages composites à tresse en aluminium ou d'ajouter des noyaux de ferrite sur le câble moteur.
Si vous le souhaitez, nous pouvons vous fournir des recommandations sur mesure en matière de construction de câbles (câblage du conducteur, type de blindage, composé de gaine) pour votre application : nous concevons et produisons des câbles sur mesure. Câbles moteur blindés VFD et peut fournir des rapports de tests et des certificats sur demande. Lorsque la fiabilité et les performances CEM sont importantes, un câble spécialement conçu par un fabricant certifié réduit le temps de mise en service et les problèmes de maintenance à long terme.
