Fabricants de câbles isolés et gainés en PVC

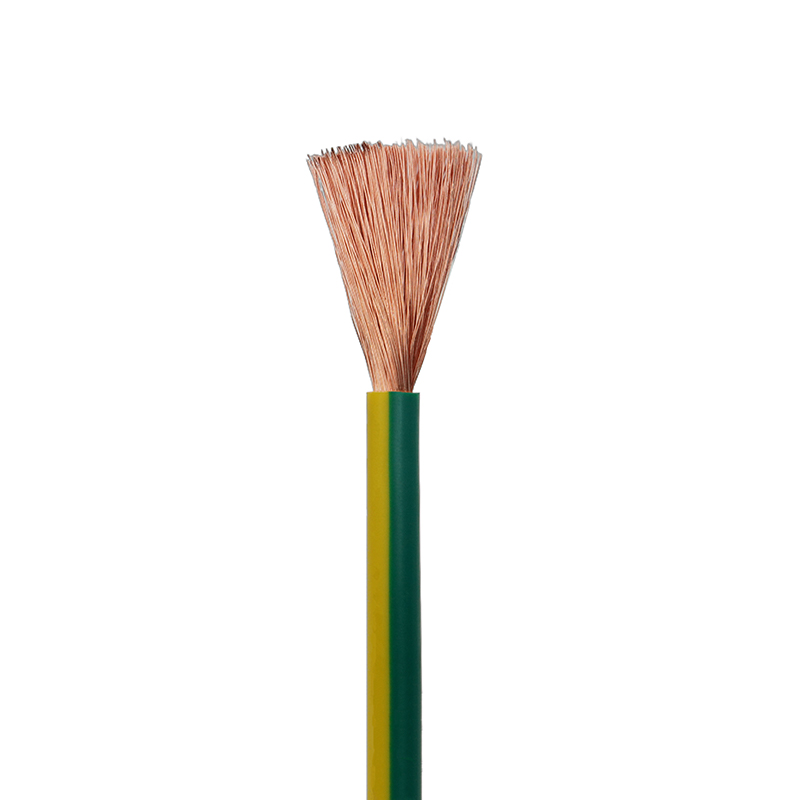

Conception et flexibilité des conducteurs : nombre de brins, diamètre et compromis

Pour câbles à âme de cuivre isolés et gainés de PVC le comportement mécanique et électrique commence par la géométrie du conducteur. L'augmentation du nombre de brins (beaucoup de brins fins contre quelques brins épais) améliore la flexibilité et la durée de vie sous des cycles de flexion répétés, mais modifie légèrement la résistance CC en raison de l'oxydation de la surface et de la zone de contact dans les terminaisons. En termes pratiques, pour un câble blindé flexible utilisé dans les machines en mouvement ou la robotique, les concepteurs passent généralement d'un toronnage de classe 2/5 à un toronnage plus fin de classe 6/7. Cela réduit le rayon de courbure minimum et réduit considérablement l'écrouissage du conducteur lors de flexions répétées.

Règles pratiques de sélection

• Si le câble doit fléchir continuellement (par exemple, une chaîne porte-câbles), choisissez un nombre de brins plus élevé et évaluez la durée de vie à la flexion à > 1 million de cycles.
• Pour fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Lors du dimensionnement pour la chute de tension, utilisez la résistance du conducteur à la température de fonctionnement (et non à la température ambiante) : les conducteurs toronnés se réchauffent plus rapidement sous charge.

Épaisseur de l'isolation, tension nominale et considérations thermiques

Les systèmes d'isolation en PVC sont spécifiés à la fois par leur tenue électrique et leur classe thermique. L'épaisseur affecte directement la rigidité diélectrique, mais les propriétés thermiques du composé déterminent la capacité de transport de courant et la température ambiante admissible. Pour les câbles flexibles blindés utilisés à proximité de sources de chaleur, sélectionnez des composés de PVC formulés pour des températures de fonctionnement continu plus élevées (par exemple, des composés évalués à 90 °C) et envisagez une isolation plus épaisse pour les marges de surtension transitoire.

Conseils de conception pour des performances améliorées

• Spécifiez l'épaisseur de l'isolation selon les tableaux CEI/NEC pour la classe de tension prévue et ajoutez 10 à 20 % lorsque la protection contre les transitoires est un problème.
• Lorsque la dissipation thermique est limitée (câbles groupés), réduisez l'intensité admissible et envisagez des stabilisants thermiques dans le composé PVC.
• Les formulations de PVC stabilisées aux UV ou les gaines extérieures supplémentaires aident à l'extérieur ; sinon, le PVC se fragilisera sous une longue exposition aux UV.

Matériaux de gaine, ignifuge et résistance environnementale

Les gaines en PVC standard offrent une bonne résistance à l'abrasion et une bonne rentabilité, mais leur formulation composée contrôle l'inflammabilité, la densité de la fumée et la toxicité. Pour les applications industrielles et dans les espaces publics, des alternatives à faible émission de fumée et sans halogène (LSZH) sont parfois nécessaires ; cependant, le LSZH sacrifie une certaine résistance à l'huile et à l'abrasion par rapport aux mélanges de PVC techniques. Lorsque vous spécifiez un câble à âme de cuivre isolée et gainée de PVC, précisez si le projet nécessite des tests de flamme tels que les tests de plateau vertical CEI 60332-1/3 ou UL 1581 — chaque test cible différents comportements au feu.

Quand insister sur des gaines spéciales

• Transports publics, tunnels ou espaces clos : nécessitent du LSZH ou du PVC testé à faible émission de fumée.
• Installation extérieure : utilisez des mélanges de PVC stabilisés aux UV et résistants aux intempéries ou une gaine supplémentaire en TPU/PE.
• Zones industrielles riches en pétrole : choisissez des gaines extérieures en PVC ou en élastomère résistantes à l'huile pour éviter le ramollissement et le gonflement.

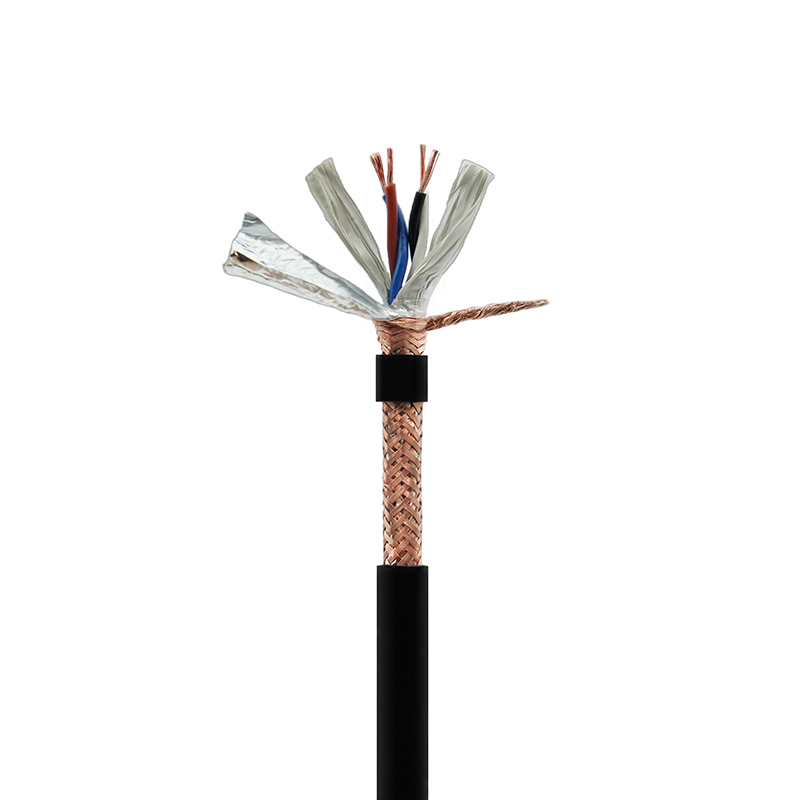

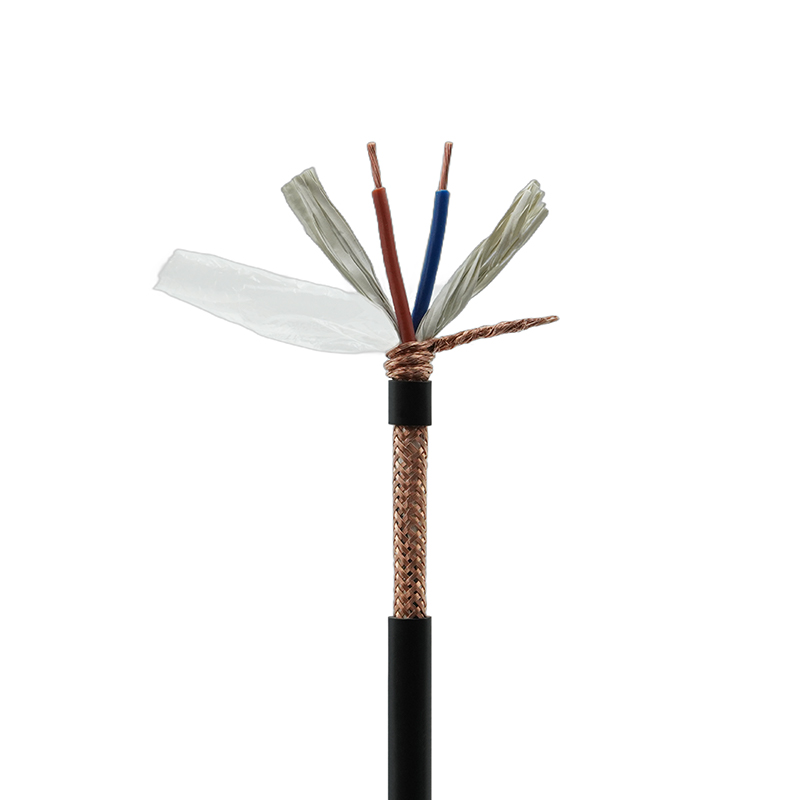

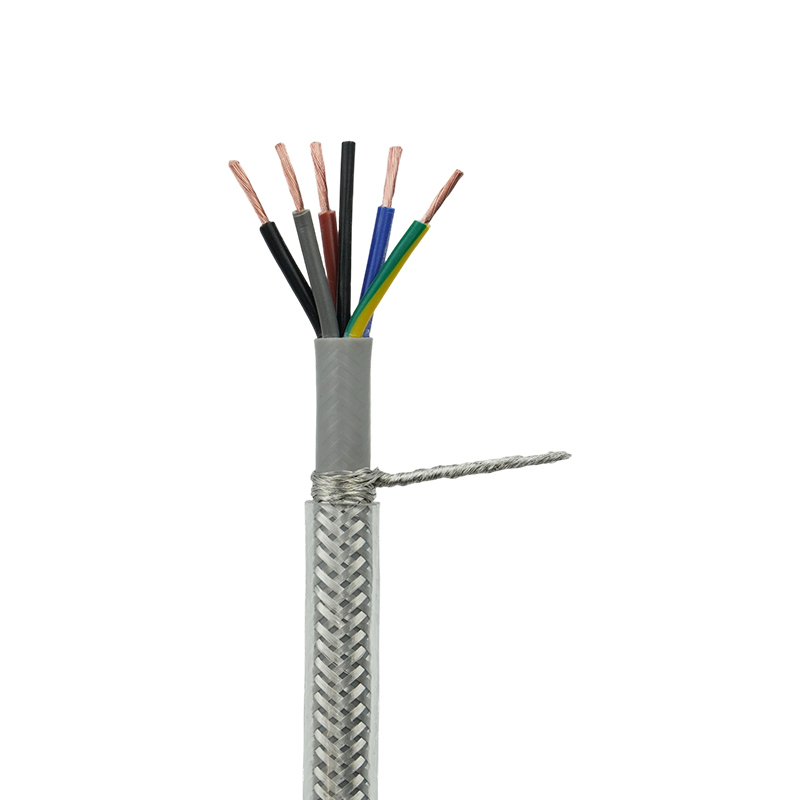

Méthodes de blindage pour le contrôle EMI : feuille, tresse et constructions combinées

La sélection du bouclier doit équilibrer la couverture, la flexibilité et la pratique de la mise à la terre. La feuille (aluminium/polyester) offre une couverture à 100 % et est excellente aux hautes fréquences, mais elle est mécaniquement fragile et réduit la durée de vie en flexion si elle est utilisée seule sur des câbles mobiles. Les blindages tressés (cuivre étamé) offrent une robustesse mécanique et de bonnes performances basse fréquence, mais une couverture typique varie de 60 à 95 % ; une couverture plus élevée augmente la rigidité. Une tresse en feuille combinée (sous-tresse en feuille) offre la meilleure protection haut débit tout en conservant une flexibilité raisonnable.

Pratiques de terminaison et de mise à la terre du blindage

Une terminaison de blindage correcte préserve l'avantage du blindage : terminez à une extrémité pour les lignes de signal afin d'éviter les boucles de masse ; pour les câbles d'alimentation ou les longs câbles, des blindages liés aux deux extrémités peuvent être nécessaires avec une mise à la terre contrôlée. Utilisez des fils de compression ou de drainage soudés pour une connexion à faible impédance ; les terminaisons mécaniques serties sont courantes mais doivent être vérifiées par des tests de continuité et de traction. Lors du passage à travers les boîtiers de connecteurs, maintenez la continuité du blindage avec des coques métalliques ou des pinces de blindage dédiées pour minimiser les émissions rayonnées.

Pratiques d'installation : rayon de courbure, serrage et décharge de traction

Les erreurs d'installation sont une cause fréquente de défaillance prématurée des câbles. Pour les câbles isolés en PVC à âme de cuivre, respectez les règles de rayon de courbure minimum basées sur la construction du câble (les câbles flexibles spécifient souvent un diamètre de câble de 4 × pour une utilisation dynamique, les installations statiques peuvent autoriser 8 ×). Une pression de serrage excessive déforme l’isolation et peut créer des points chauds où la fatigue se concentre. Utilisez des entrées de presse-étoupe de taille appropriée, réglez les colliers à vis avec des coussinets de protection et fournissez des boucles de service là où le mouvement se produit.

• Suivez toujours le rayon de courbure dynamique spécifié par le fabricant ; en cas de doute, augmentez le rayon plutôt que de le diminuer.
• Évitez les bords tranchants aux points d’entrée – utilisez des œillets ou des brides arrondies pour éviter les frottements.
• Pour moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Tests, traçabilité et certifications : à quoi s'attendre d'un fournisseur réputé

Un fournisseur de câbles fiable fournira des tests documentés en usine : résistance des conducteurs, tests à haut potentiel (hipot), résistance d'isolement, continuité du blindage et tests mécaniques de durée de vie en flexion, le cas échéant. La traçabilité (numéros de lot, certificats de matériaux) et les certifications tierces telles que CCC, UL, ISO9001 et CE sont des indicateurs importants du contrôle et de la conformité des processus. Pour les versions personnalisées, demandez des rapports de tests en usine et des plans de tests sur commande qui reflètent les contraintes électriques et mécaniques de votre application.

Tests en usine recommandés pour les câbles flexibles blindés

• Résistance CC et continuité du conducteur : vérifiez le calibre et le câblage.
• Test Hipot entre le conducteur et le blindage/terre pour confirmer l'intégrité de l'isolation.
• Vérification de la continuité du blindage et de la couverture (électrique visuelle) et mesure de la couverture de la tresse le cas échéant.
• Échantillonnage de la durée de vie de la flexion pour les câbles dynamiques, avec contrôles électriques post-flexion pour détecter les filaments cassés.

En tant que fabricant, je m'assure que Junshuai effectue ces tests clés dans nos laboratoires internes et peut fournir des copies de certification sur demande : nos équipements de production et de test avancés, combinés aux informations d'identification CCC, UL, ISO9001 et CE, nous permettent d'adapter et de valider des câbles selon des spécifications exigeantes.

Considérations de personnalisation pour les applications spéciales

Lorsque les projets vont au-delà des éléments standard du catalogue, les points de personnalisation pratiques incluent : une métallurgie des conducteurs modifiée (cuivre sans oxygène pour un faible bruit), des gaines intérieures colorées ou numérotées pour une identification simplifiée sur le terrain, des constructions hybrides combinant des paires de puissance et de signal avec un blindage partagé et des gaines extérieures sur mesure pour la résistance chimique. Chaque changement affecte le comportement mécanique, électrique et CEM. Un plan de vérification de conception contrôlé est donc essentiel.

Questions à définir avant de commander une exécution sur mesure

• Le câble sera-t-il statique, en flexion occasionnelle ou en mouvement continu ?
• Y a-t-il des expositions environnementales (huile, UV, produits chimiques, brouillard salin) ?
• Quels niveaux d'atténuation CEM sont requis sur les bandes de fréquences ?
• La traçabilité, les tests par lots ou l'étiquetage personnalisé sont-ils requis pour des raisons réglementaires ?

Nous travaillons directement avec les clients pour répondre à ces questions et produire une spécification sur mesure – si vous avez besoin d'une personnalisation Câble flexible blindé gainé isolé PVC , je peux vous guider à travers les compromis et fournir une documentation de test en usine adaptée à votre application.
