Principales caractéristiques de performance des câbles plats d'ascenseur dans les systèmes à mouvement vertical
Construction des conducteurs et pourquoi le nombre de brins est important
Câbles plats plats pour ascenseurs comptez sur des conducteurs en cuivre à brins fins pour survivre aux mouvements verticaux continus et aux flexions fréquentes. L'augmentation du nombre de brins réduit la contrainte de flexion sur chaque filament individuel, ce qui réduit le risque de rupture du conducteur sous des charges cycliques. Pour les applications avec des rayons de courbure serrés aux points de réa ou lorsque le câble s'enroule sur de petites bobines, le toronnage extra-fin et les directions de pose équilibrées réduisent le frottement interne et aident à maintenir une résistance de contact constante tout au long de la durée de vie du câble.
Géométrie plate : efficacité spatiale et comportement mécanique
La section transversale plate est choisie pour minimiser l'utilisation de l'espace de l'arbre et pour éviter la torsion ou l'emmêlement pendant le déplacement vertical. Les constructions aplaties modifient l'axe neutre et les caractéristiques de flexion du câble par rapport aux câbles ronds ; ils permettent une construction globale plus petite tout en gardant les chemins de conducteurs individuels stables. Cependant, la géométrie plate concentre les forces de cisaillement sur l'isolation inter-conducteurs aux extrémités de courbure, de sorte que les concepteurs doivent vérifier l'adhérence entre les couches, l'épaisseur de l'isolation et toutes les caractéristiques de soulagement de la traction pour éviter le délaminage en service à long terme.

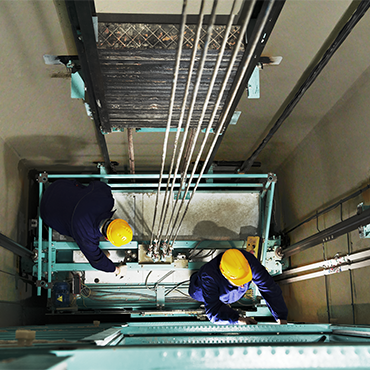

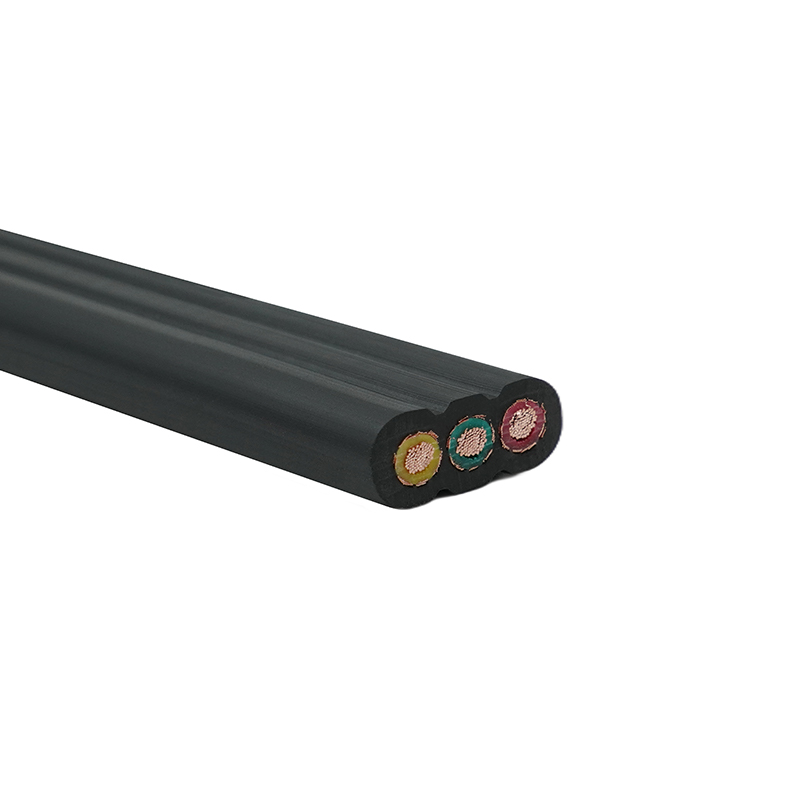

Matériaux de gaine et résilience environnementale
Le choix de la gaine (généralement du PVC résistant à l'huile ou des composés de caoutchouc résistant au vieillissement) détermine directement la résistance du câble aux contaminants de l'arbre, à l'humidité et aux cycles de température. Les composés de PVC offrent des performances diélectriques constantes et une facilité d'extrusion, tandis que les gaines en caoutchouc offrent une flexibilité et une ténacité mécanique supérieures à basse température. Dans les cages d'ascenseur équipées d'équipements hydrauliques, sélectionner des formulations résistantes à l'huile pour éviter le gonflement et le ramollissement ; dans les puits exposés aux UV à travers des panneaux de verre ou à un fort ozone, préférez les mélanges de caoutchouc avec des anti-ozonants pour une durée de vie plus longue.

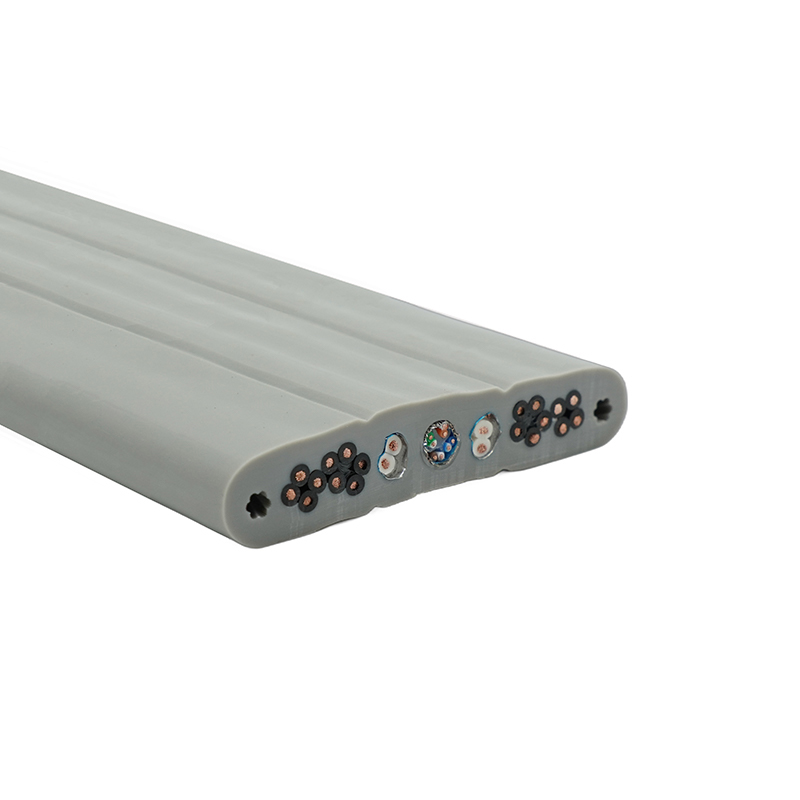

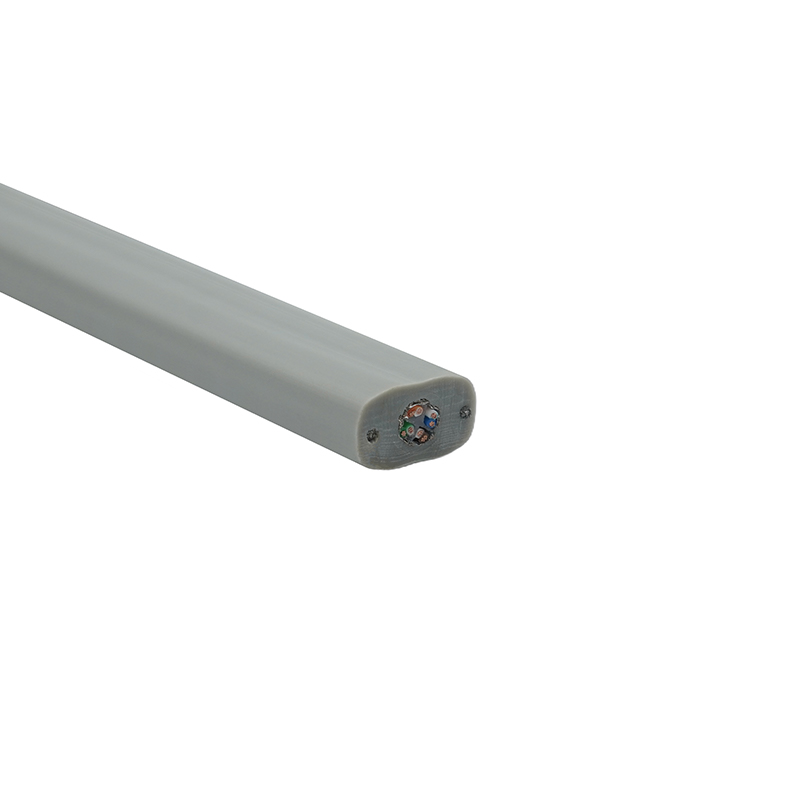

Intégrité du signal et paires de données intégrées (options plates Cat6)
Les systèmes d'ascenseurs modernes combinent des canaux d'alimentation, de contrôle et de données à haut débit. L'intégration de paires plates de type Cat6 nécessite une géométrie de paire contrôlée, une torsion constante des paires et une séparation minutieuse des conducteurs de puissance pour limiter la diaphonie et maintenir les performances de perte de réflexion à l'extrémité proche/éloignée (NEXT/FLR). Lors de la spécification de câbles d'ascenseur plats Cat6, demandez des rapports d'impédance sur 1 à 250 MHz, des numéros de couplage paire à paire et des échantillons de tests de continuité après les cycles de flexion pour confirmer que les performances des données survivent aux contraintes mécaniques.
Protection mécanique, résistance à l'abrasion et montage sur arbre
L'abrasion des bords de poulie, des rails de guidage ou des environnements chargés de poussière est un mécanisme de défaillance fréquent. Choisissez des câbles avec des couches extérieures renforcées ou envisagez d'ajouter des manchons d'abrasion externes aux points d'usure connus. Le matériel de montage (pinces, guides et œillets) doit être sélectionné pour correspondre au profil plat ; les pinces arrondies ou les canaux doublés réduisent la charge ponctuelle. Notez que les ajouts de protection modifient les exigences en matière de rayon de courbure et peuvent ajouter de la rigidité ; valider l'assemblage sous des profils de mouvement représentatifs avant l'installation.
Sécurité électrique et performance incendie
Les câbles d'ascenseur doivent répondre aux normes d'incendie, de fumée et de toxicité pertinentes aux codes du bâtiment de la juridiction d'installation. Les formulations ignifuges et les alternatives à faible dégagement de fumée et sans halogène (LSZH) réduisent les risques en cas d'incendie. Confirmez toujours les performances au feu requises et demandez les données de test au fournisseur, telles que la propagation verticale de la flamme et l'émission de fumée, car les formulations de gaine qui améliorent la flexibilité ou la résistance à l'huile peuvent affecter le comportement de la flamme.
Tests de fatigue et vérification du cycle de vie
Spécifiez des tests de durée de vie en flexion qui imitent la longueur de course, la vitesse et le nombre de cycles attendus de l'ascenseur. Les données de laboratoire standardisées sont utiles, mais rien ne remplace un test de cycle de service qui reflète le profil de mouvement réel de l'installation. Demander des rapports de tests montrant l'intégrité des conducteurs, la résistance d'isolement et la transmission du signal avant et après un nombre défini de cycles ; comparez les cycles de test à vos cycles annuels prévus pour estimer les intervalles de remplacement et planifier la maintenance préventive.
Considérations relatives au blindage, à la mise à la terre et aux interférences électromagnétiques
Lorsque des lignes de surveillance ou de communication sensibles longent l'alimentation, un blindage intégré ou des paires blindées discrètes minimisent les interférences électromagnétiques. Les câbles plats peuvent inclure des blindages en feuille ou en tresse, mais la terminaison du blindage et une mise à la terre continue le long du parcours du câble sont essentielles pour maintenir l'efficacité. Évaluez le pourcentage de couverture de blindage et la résistance du câble ; de mauvaises terminaisons ou des contacts de blindage intermittents pendant la flexion dégraderont l'immunité aux sources de bruit externes.
Inspection, maintenance et diagnostics sur site
- Inspection visuelle : recherchez des coupures dans la gaine, des marques d'écrasement, un durcissement de la surface ou une décoloration indiquant une attaque chimique ou une exposition à l'ozone.
- Test de pliage : effectuez un léger pliage à froid pour détecter la fragilisation ; une flexibilité réduite précède souvent la fissuration sous charge.
- Vérifications électriques : mesurez la résistance et la continuité d'isolation de chaque conducteur ainsi que la continuité du blindage après des cycles programmés ou des événements suspects.
- Tenue de registres : documentez le parcours des câbles, les points d'usure identifiés et l'historique des remplacements pour affiner les spécifications et les achats futurs.
Qualifications, certifications et traçabilité des fournisseurs
Les fournisseurs qui détiennent les certifications CCC, UL, ISO9001 et CE démontrent généralement des contrôles de production cohérents et un accès aux laboratoires de test pertinents. Pour les systèmes d'ascenseur critiques, exigez la traçabilité des matériaux, des résultats de tests d'échantillons pour les performances de flexion et de flamme, ainsi que des options d'inspection en usine. Lors d'une commande personnalisée câbles de déplacement plats d'ascenseur , exigent un prototype avec des résultats de tests signés pour éviter les surprises lors des livraisons en production de masse.
Comparaison rapide : gaines en PVC et en caoutchouc pour câbles plats d'ascenseur
| Propriété | PVC | Caoutchouc |
| Flexibilité à basse température | Adéquat à modéré | Supérieure |
| Résistance à l’huile et aux fluides hydrauliques | Variable ; composés spécialisés requis | Généralement meilleur avec les mélanges NBR |
| Résistance au vieillissement et à l’ozone | Bon avec les stabilisateurs | Excellent lorsqu'il est formulé avec des anti-ozonants |
| Performances de flamme et de fumée | Facilement formulé pour être ignifuge | Possible, mais nécessite des formulations spécifiques |
Conseils pratiques d'approvisionnement pour les projets d'ascenseurs
Avant de vous engager auprès d’un fournisseur de câbles, alignez-vous sur la longueur de course, la vitesse, l’environnement et le nombre de cycles attendus de l’ascenseur. Demandez des échantillons de longueurs testés pour leurs performances électriques et mécaniques, insistez sur les résultats documentés des tests de flexion et de flamme, et confirmez les performances du blindage et des paires lorsque des canaux de données intégrés sont requis. Pour des besoins spécialisés, tels que les câbles d'ascenseur plats Cat6 ou une résistance améliorée à l'huile, travaillez avec des fabricants expérimentés dans les câbles mobiles personnalisés et qui peuvent fournir des certificats de test traçables et des échantillons représentatifs avant la production complète.
