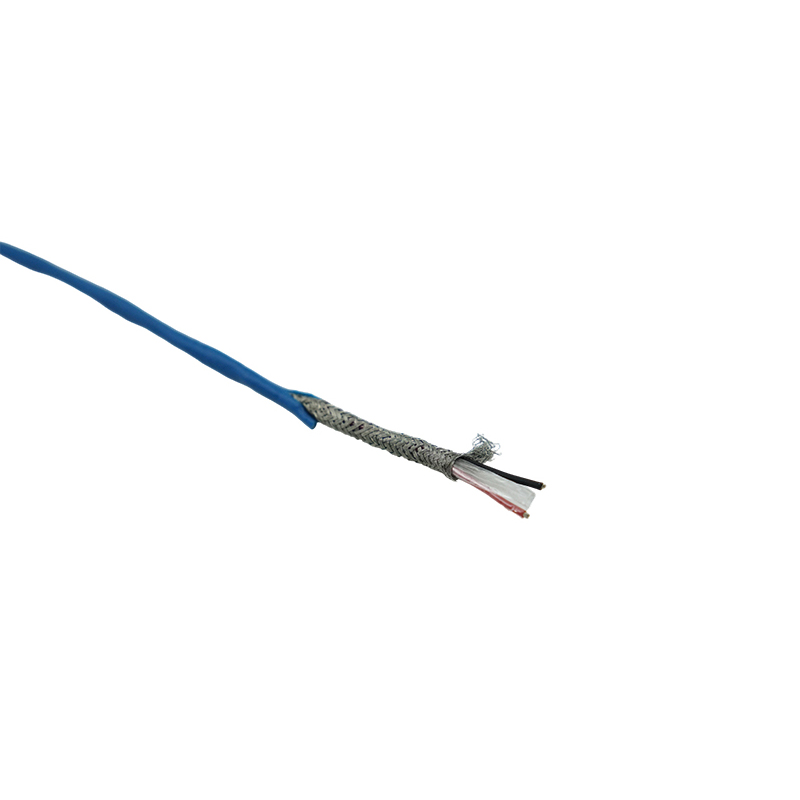

Sélection de matériaux résistants à la température dans les câbles de compensation
Dans les environnements industriels aux températures difficiles, la stabilité des matériaux isolants est souvent plus critique que le conducteur lui-même. Les plastiques fluorés tels que le FEP, le PFA et le PTFE sont fréquemment choisis car leurs propriétés diélectriques changent à peine sur de larges plages de températures. Au cours de mon expérience de fabrication chez Junshuai, nous avons constaté que même de petites variations dans les taux de vieillissement de l'isolation peuvent avoir un impact notable sur la dérive du signal et les cycles d'étalonnage à long terme.
Lors de la sélection des matériaux, les ingénieurs doivent tenir compte non seulement de la température de fonctionnement maximale, mais également de la fréquence des cycles thermiques, de l'exposition chimique et des contraintes mécaniques. Un câble de compensation installé à proximité d’un équipement rotatif, par exemple, peut nécessiter du XLPE pour sa résistance à l’abrasion plutôt que pour l’endurance à très haute température du PTFE.
Caractéristiques thermoélectriques adaptées aux thermocouples de type K
Étant donné que les câbles de compensation doivent imiter le comportement thermoélectrique de la paire d'alliages de thermocouple, la stabilité de l'alliage devient un facteur décisif. De petites impuretés dans les alliages nickel-chrome ou cuivre-nickel peuvent créer des écarts inattendus en matière de CEM. C'est pourquoi nous effectuons des tests stricts sur les matériaux entrants dans notre atelier, pour garantir que les alliages suivent la courbe de coefficient Seebeck correcte des thermocouples de type K.
Lors de la transmission de signaux longue distance, même des décalages mineurs s'accumulent. Correctement assorti Câbles de compensation de type K éviter les décalages de température qui autrement apparaîtraient du côté de l’instrumentation, en particulier là où les conditions ambiantes fluctuent.
Stratégies de blindage pour réduire le bruit électrique industriel
Les signaux des thermocouples sont des sorties millivolts de faible niveau, ce qui les rend très sensibles aux interférences. Dans les environnements industriels avec moteurs inverseurs ou équipements de chauffage par induction, câbles de compensation de thermocouple bénéficient considérablement des conceptions de blindage multicouche.
Approches de blindage courantes
- Feuille d'aluminium-polyester pour la suppression du bruit haute fréquence ;
- Tresse en cuivre étamé pour l'atténuation des champs magnétiques basse fréquence ;
- Structures de tresse en feuille hybride pour une protection à large spectre.
En tant que fabricant de câbles, je recommande souvent un blindage hybride pour les installations exécutant à la fois des entraînements haute puissance et des lignes de mesure de précision. Il offre un équilibre rentable entre résistance aux interférences électromagnétiques et flexibilité.
Impact de la longueur du câble sur la précision des mesures
Bien que les câbles de compensation soient conçus pour préserver la précision des thermocouples, des longueurs excessivement longues peuvent introduire un déséquilibre de résistance entre les conducteurs. Ce déséquilibre peut légèrement fausser la CEM détectée. Les ingénieurs minimisent généralement la longueur de câble inutile en positionnant l'unité de compensation de soudure froide plus près de la zone de traitement.
Dans les situations où le routage sur de longues distances est inévitable, la sélection de sections de conducteurs plus grandes ou l'utilisation d'alliages à faible résistance permet de maintenir l'intégrité du signal. Lors de la production sur mesure, nous ajustons souvent le diamètre des conducteurs en fonction des distances spécifiques au projet et des contraintes de disposition.
Comparaison des matériaux d'isolation et de gaine pour différentes conditions d'application
Chaque matériau isolant offre des avantages uniques en fonction de la température, des produits chimiques et des exigences d'installation. Le tableau ci-dessous résume les caractéristiques typiques que les ingénieurs évaluent lors du choix câble de compensation for K type thermocouple .
| Matériel | Résistance à la température | Résistance chimique | Applications typiques |
| PTFE | Excellent | Excellent | Environnements corrosifs et à haute température |
| PFA/FEP | Très bien | Excellent | Usines chimiques, salles blanches |
| XLPE | Bien | Modéré | Installations industrielles générales |
De nombreux clients s'appuient sur nos combinaisons d'isolation personnalisées pour faire face à des conditions de fonctionnement particulières, en particulier lorsque les températures élevées et les contacts abrasifs sont problématiques. Choisir le bon matériau est souvent l’un des moyens les plus efficaces d’améliorer la durée de vie d’un système de câbles compensateurs.
Assurer la stabilité à long terme grâce à des pratiques d'installation appropriées
Même le câble de compensation de la plus haute qualité peut avoir des performances médiocres si les pratiques d'installation sont négligées. Il est essentiel d'éviter les rayons de courbure trop serrés, les zones de concentration de chaleur et les zones de vibration des chemins de câbles. Dans la mesure du possible, les câbles de compensation doivent être éloignés des câbles d'alimentation pour éviter le bruit induit.
Je conseille souvent aux clients de documenter clairement les chemins de routage lors de l'installation. Cela facilite non seulement le dépannage ultérieur, mais garantit également que le système de thermocouple maintient des performances stables au fil des années de fonctionnement.
